02 — Prometheus : métriques et PromQL

Ce module est le cœur de la formation. Prometheus est le standard de facto pour les métriques sur Kubernetes. Vous allez l’installer, comprendre son fonctionnement en profondeur, et surtout maîtriser PromQL — le langage de requête qui fait toute la puissance de Prometheus.

Pourquoi ce module est-il le plus long ? Parce que Prometheus est la fondation de tout le reste. Sans une bonne compréhension de Prometheus et PromQL, vous ne pourrez pas créer des dashboards efficaces dans Grafana, ni des alertes pertinentes avec Alertmanager.

Durée estimée

90 minutes — prenez votre temps, c’est le module le plus important.

Ce que vous allez apprendre

À la fin de ce module, vous saurez :

1. Expliquer comment Prometheus collecte et stocke les métriques (architecture pull)
2. Installer Prometheus sur Kubernetes avec Helm
3. Configurer le scraping automatique des pods et services
4. Distinguer les 4 types de métriques (counter, gauge, histogram, summary)
5. Écrire des requêtes PromQL de base à intermédiaires
6. Créer des recording rules pour optimiser les performances
7. Diagnostiquer les problèmes courants (targets down, high cardinality)

Prérequis pour ce module

Avant de continuer, vérifiez que vous avez terminé les modules précédents :

1. Le cluster Minikube tourne

   Ouvrez un terminal et tapez :

   minikube status

   Ce que vous devez voir :

   minikube
   type: Control Plane
   host: Running
   kubelet: Running
   apiserver: Running
   kubeconfig: Configured

   Si ce n’est pas le cas, démarrez Minikube :

   minikube start --memory=10240 --cpus=4

2. L’application OpenTelemetry Demo est déployée

   kubectl get pods -n otel-demo

   Ce que vous devez voir : de nombreux pods (~25) en status Running.

   Si ce n’est pas le cas, retournez au module 01.

3. Le namespace observability existe

   kubectl get ns observability

   Si le namespace n’existe pas :

   kubectl create namespace observability

4. Le repo Helm prometheus-community est ajouté

   helm repo list | grep prometheus

   Ce que vous devez voir : une ligne contenant prometheus-community.

   Si ce n’est pas le cas :

   helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
   helm repo update

Comprendre Prometheus avant de l’installer

Avant d’installer quoi que ce soit, comprenons pourquoi Prometheus fonctionne comme il fonctionne. Cette compréhension vous évitera beaucoup de confusion plus tard.

Le modèle “Pull” — une différence fondamentale

La plupart des systèmes de monitoring traditionnels (Graphite, StatsD, InfluxDB) fonctionnent en mode push : vos applications envoient leurs métriques vers le serveur de monitoring.

Prometheus fait l’inverse. Il fonctionne en mode pull : c’est Prometheus qui va chercher les métriques sur vos applications.

Pourquoi ce choix ?

Push (traditionnel)	Pull (Prometheus)
L’application doit connaître l’adresse du serveur	L’application expose juste un endpoint, elle ne sait rien de Prometheus
Si le serveur est down, les métriques sont perdues	Si Prometheus est down, il reprendra le scraping au redémarrage
Difficile de tester localement	Facile de tester : curl http://localhost:8080/metrics
Nécessite une configuration côté application	Configuration centralisée dans Prometheus

Glissez pour voir

Analogie : Imaginez un journal papier. En mode push, chaque journaliste enverrait son article par courrier à l’imprimerie. En mode pull, un coursier (Prometheus) passe régulièrement chez chaque journaliste pour récupérer les articles. Si un journaliste est absent, le coursier réessaiera plus tard.

L’endpoint /metrics — ce que Prometheus collecte

Chaque application que Prometheus surveille doit exposer un endpoint HTTP /metrics qui retourne du texte dans un format spécifique.

Voyons un exemple concret. Prometheus lui-même expose ses propres métriques. Une fois installé, vous pourrez les consulter :

# Port-forward vers Prometheus
kubectl port-forward svc/prometheus-server 9090:80 -n observability

Dans un autre terminal :

curl http://localhost:9090/metrics 2>/dev/null | head -30

Ce que vous devez voir — quelque chose comme :

# HELP prometheus_engine_query_duration_seconds Query timings
# TYPE prometheus_engine_query_duration_seconds summary
prometheus_engine_query_duration_seconds{slice="inner_eval",quantile="0.5"} 0.000012
prometheus_engine_query_duration_seconds{slice="inner_eval",quantile="0.9"} 0.000025
# HELP prometheus_tsdb_head_chunks Total number of chunks in the head block.
# TYPE prometheus_tsdb_head_chunks gauge
prometheus_tsdb_head_chunks 1234

Décortiquons ce format :

Élément	Signification
# HELP ...	Documentation humaine de la métrique
# TYPE ...	Type de métrique (counter, gauge, histogram, summary)
prometheus_tsdb_head_chunks	Nom de la métrique
{slice="inner_eval",...}	Labels (dimensions)
1234	Valeur actuelle

Glissez pour voir

Les labels, c'est la puissance

Les labels permettent de filtrer et d’agréger les métriques. Une seule métrique http_requests_total avec les labels method et status peut représenter des dizaines de combinaisons : GET/200, POST/201, DELETE/404, etc.

L'application OTel Demo n'expose pas /metrics

L’application OpenTelemetry Demo utilise le protocole OTLP pour envoyer ses métriques, pas le format Prometheus. Les pods n’exposent pas d’endpoint /metrics. C’est pourquoi nous utiliserons les métriques système (node_, container_, kube_*) pour apprendre PromQL.

Fermez le port-forward (Ctrl+C) avant de continuer.

Architecture complète de Prometheus

Maintenant que vous comprenez le modèle pull et le format des métriques, voici l’architecture complète :

Les composants expliqués :

Composant	Ce qu’il fait	Analogie
Retrieval	Va chercher les métriques sur chaque target toutes les 15 secondes	Le coursier qui passe régulièrement
Service Discovery	Découvre automatiquement les nouveaux pods/services dans Kubernetes	Le GPS du coursier
TSDB	Stocke les séries temporelles de manière efficace sur disque	L’archive où tous les articles sont classés
HTTP Server	Permet d’interroger les données via l’interface web et l’API	La salle de lecture de l’archive
Rule Evaluation	Évalue les règles d’alerte et les recording rules	Le rédacteur en chef qui vérifie si quelque chose d’anormal se passe

Glissez pour voir

Installer Prometheus sur Kubernetes

Maintenant que vous comprenez comment Prometheus fonctionne, installons-le.

1. Positionnez-vous dans le répertoire du lab

   cd ~/lab-observability

   Si vous n'avez pas cloné le repo

   git clone https://github.com/stephrobert/lab-observability.git ~/lab-observability
   cd ~/lab-observability

2. Examinez la configuration Helm

   Avant d’installer, regardons ce qu’on va déployer :

   cat 02-prometheus/helm-values/prometheus-minimal.yaml

   Ce que vous voyez — les points importants :

   server:
     retention: "7d"              # Garder les données 7 jours
     persistentVolume:
       size: 8Gi                  # 8 Go de stockage
     service:
       type: NodePort
       nodePort: 30090            # Accessible sur ce port

   # Activer les métriques Kubernetes
   kubeStateMetrics:
     enabled: true                # Métriques sur l'état des objets K8s
   nodeExporter:
     enabled: true                # Métriques système des nodes

   # Scraper l'OpenTelemetry Collector (installé dans otel-demo au module 01)
   extraScrapeConfigs: |
     - job_name: 'otel-collector'
       metrics_path: /metrics
       static_configs:
         - targets: ['otel-collector.otel-demo.svc.cluster.local:8889']

   Cette configuration :

   • Installe Prometheus avec 7 jours de rétention
   • Active Node Exporter (métriques CPU, RAM, disque des nodes)
   • Active kube-state-metrics (métriques sur les pods, deployments, etc.)
   • Scrape l’OpenTelemetry Collector (namespace otel-demo) pour récupérer les métriques otel_* de l’application

3. Installez Prometheus

   helm upgrade --install prometheus prometheus-community/prometheus \
     -n observability \
     -f 02-prometheus/helm-values/prometheus-minimal.yaml \
     --wait

   Ce que vous devez voir :

   Release "prometheus" does not exist. Installing it now.
   NAME: prometheus
   LAST DEPLOYED: ...
   NAMESPACE: observability
   STATUS: deployed
   ...

   L’option --wait fait que Helm attend que tous les pods soient prêts avant de rendre la main. Cela peut prendre 1-2 minutes.

4. Vérifiez que tout tourne

   kubectl get pods -n observability | grep -E 'prometheus-server|kube-state-metrics|node-exporter'

   Ce que vous devez voir :

   prometheus-kube-state-metrics-xxx       1/1     Running   0          2m
   prometheus-prometheus-node-exporter-xxx 1/1     Running   0          2m
   prometheus-server-xxxxxxxxxx-xxxxx      2/2     Running   0          2m

   Tous les pods doivent être en Running.

   Si le pod n’est pas ready après 3 minutes, consultez les logs :

   kubectl logs -n observability -l app.kubernetes.io/name=prometheus -c prometheus-server --tail=50

5. Accédez à l’interface Prometheus

   Il y a deux méthodes :

   Méthode 1 — NodePort (recommandée pour Minikube) :

   minikube service prometheus-server -n observability --url

   Copiez l’URL affichée et ouvrez-la dans votre navigateur.

   Méthode 2 — Port-forward :

   kubectl port-forward svc/prometheus-server 9090:80 -n observability

   Puis ouvrez http://localhost:9090

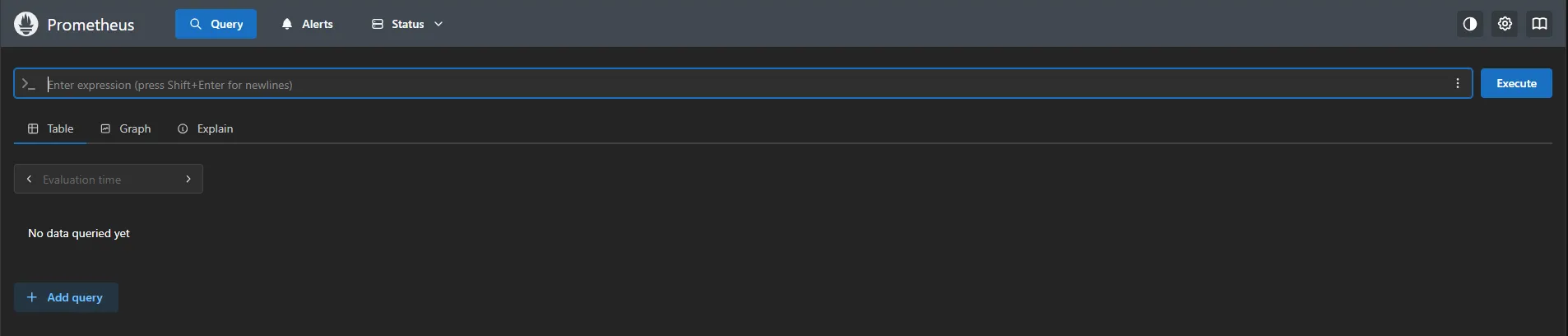

Vous devez maintenant voir l’interface web de Prometheus — une page avec un champ de requête en haut et plusieurs onglets (Graph, Alerts, Status…).

Explorer l’interface Prometheus

Avant d’écrire des requêtes, faisons le tour de l’interface pour comprendre ce que Prometheus nous montre.

Onglet Status → Targets

Cliquez sur Status dans le menu du haut, puis Targets.

Cette page est la plus importante pour le dépannage. Elle montre toutes les cibles que Prometheus scrape, avec leur état.

Ce que vous devez voir :

Job	Targets	État attendu
kubernetes-apiservers	1	🟢 UP
kubernetes-nodes	1 (Minikube n’a qu’un node)	🟢 UP
kubernetes-nodes-cadvisor	1	🟢 UP
kubernetes-service-endpoints	Variable	🟢 UP (la plupart)
prometheus	1	🟢 UP
otel-collector	1	🟢 UP

Glissez pour voir

Métriques OTel Demo via le Collector

L’OpenTelemetry Collector que vous avez installé dans le module 01 reçoit les métriques OTLP de l’application et les expose au format Prometheus sur le port 8889. C’est pourquoi le job otel-collector scrape ce port.

Les métriques de l’application sont préfixées par otel_ (ex: otel_http_server_duration_seconds_count).

Ports du Collector : 8888 vs 8889

• 8888 : métriques internes du Collector lui-même (santé du Collector)
• 8889 : métriques applicatives exportées au format Prometheus (celles de l’OTel Demo)

Ne confondez pas les deux ! Prometheus scrape le port 8889.

Comment lire cette page :

• 🟢 UP (vert) : Prometheus scrape avec succès
• 🔴 DOWN (rouge) : Le scraping échoue
• Last Scrape : Quand le dernier scrape a eu lieu
• Scrape Duration : Combien de temps le scrape a pris
• Error : Si DOWN, le message d’erreur

Targets DOWN ?

Si des targets sont DOWN, notez le message d’erreur. Les causes fréquentes :

• connection refused : Le pod ne tourne pas ou n’expose pas le bon port
• context deadline exceeded : Timeout, le pod est trop lent à répondre
• 404 not found : L’endpoint /metrics n’existe pas sur ce port

Onglet Status → Configuration

Cliquez sur Status → Configuration.

Vous voyez la configuration YAML complète de Prometheus. C’est utile pour vérifier que vos scrape configs ont bien été appliqués.

Cherchez la section scrape_configs et vérifiez les jobs présents (kubernetes-nodes, kubernetes-service-endpoints, prometheus…).

Onglet Graph — l’espace de requêtage

Cliquez sur Graph.

C’est ici que vous passerez le plus de temps. Le champ en haut permet d’écrire des requêtes PromQL.

Première requête — testez que tout fonctionne :

Tapez dans le champ de requête :

up

Cliquez sur Execute.

Ce que vous devez voir :

Une liste de lignes, chacune avec :

• Des labels entre {} (job, instance, namespace…)
• Une valeur : 1 (UP) ou 0 (DOWN)

Cette métrique spéciale up est créée automatiquement par Prometheus pour chaque target. Elle vaut 1 si le dernier scrape a réussi, 0 sinon.

Passez en vue graphique :

Cliquez sur l’onglet Graph (sous le champ de requête, pas dans le menu).

Vous voyez maintenant l’évolution de la métrique dans le temps. Comme up vaut généralement 1, vous verrez des lignes horizontales.

Les 4 types de métriques — comprendre avant de requêter

Avant d’apprendre PromQL, vous devez absolument comprendre les 4 types de métriques. Chaque type s’utilise différemment, et confondre les types est l’erreur n°1 des débutants.

Counter (compteur) — ça ne fait qu’augmenter

Un counter est une valeur qui ne fait qu’augmenter (ou redémarre à 0 quand l’application redémarre).

Exemples concrets :

• Nombre total de requêtes HTTP reçues
• Nombre total d’erreurs
• Nombre total de bytes transférés
• Nombre total de connexions ouvertes (cumulatif)

Analogie : C’est comme le compteur kilométrique de votre voiture. Il augmente toujours, il ne diminue jamais. Si vous voulez savoir à quelle vitesse vous roulez, vous ne regardez pas le compteur brut — vous calculez la différence sur une période.

Erreur classique — utiliser un counter brut :

# ❌ MAUVAIS — la valeur brute n'est pas interprétable
http_requests_total

# Cette requête retourne par exemple 123456, 123789, 124012...
# Ces nombres ne vous disent rien d'utile !

La bonne façon — utiliser rate() :

# ✅ BON — taux de requêtes par seconde sur les 5 dernières minutes
rate(http_requests_total[5m])

# Cette requête retourne par exemple 12.5, 13.2, 11.8...
# = 12.5 requêtes par seconde, bien plus utile !

Règle d'or pour les counters

Ne jamais afficher un counter brut dans un dashboard. Utilisez toujours rate() (taux par seconde) ou increase() (augmentation totale sur une période).

Exercice pratique — exécutez ces requêtes dans Prometheus :

# 1. Valeur brute (regardez, c'est un nombre qui augmente)
prometheus_http_requests_total

# 2. Taux par seconde (maintenant c'est exploitable)
rate(prometheus_http_requests_total[5m])

# 3. Augmentation totale sur la dernière heure
increase(prometheus_http_requests_total[1h])

Gauge (jauge) — ça monte et ça descend

Un gauge est une valeur qui peut monter et descendre librement.

Exemples concrets :

• Mémoire actuellement utilisée
• Température actuelle
• Nombre de connexions actuellement ouvertes
• Nombre de tâches dans une file d’attente

Analogie : C’est comme le thermomètre ou la jauge d’essence de votre voiture. La valeur fluctue en fonction de l’état actuel.

Utilisation — la valeur brute est directement exploitable :

# ✅ Mémoire disponible sur les nodes (en bytes)
node_memory_MemAvailable_bytes

# ✅ Convertir en GB pour plus de lisibilité
node_memory_MemAvailable_bytes / 1024 / 1024 / 1024

# ✅ Pourcentage de mémoire utilisée
(1 - (node_memory_MemAvailable_bytes / node_memory_MemTotal_bytes)) * 100

Exercice pratique — exécutez ces requêtes :

# 1. Mémoire disponible
node_memory_MemAvailable_bytes

# 2. En gigabytes (plus lisible)
node_memory_MemAvailable_bytes / 1024 / 1024 / 1024

# 3. Pourcentage de mémoire utilisée (le calcul complet)
(1 - (node_memory_MemAvailable_bytes / node_memory_MemTotal_bytes)) * 100

Ce que vous devez voir : Un pourcentage entre 0 et 100. Sur Minikube, c’est probablement entre 30% et 70%.

Histogram — pour les distributions et percentiles

Un histogram mesure la distribution d’une valeur, typiquement des durées (latence).

Pourquoi un histogram et pas un simple moyenne ?

Imaginez un service web. La moyenne de latence est 100ms. Ça semble bien. Mais si 99% des requêtes prennent 10ms et 1% prennent 10 secondes, la moyenne cache un gros problème — 1% de vos utilisateurs ont une expérience horrible.

Les histograms permettent de calculer des percentiles :

• P50 (médiane) : 50% des requêtes sont plus rapides que cette valeur
• P90 : 90% des requêtes sont plus rapides
• P99 : 99% des requêtes sont plus rapides (important pour détecter les outliers)

Comment ça fonctionne ?

Un histogram stocke les valeurs dans des “buckets” (tranches) :

# Requêtes avec durée <= 5ms : 100
# Requêtes avec durée <= 10ms : 250
# Requêtes avec durée <= 25ms : 400
# Requêtes avec durée <= 50ms : 450
# Requêtes avec durée <= 100ms : 480
# Requêtes avec durée <= +Inf : 500

Prometheus peut alors calculer : “99% des requêtes (495) ont pris moins de X ms”.

Utilisation — calculer un percentile :

# P99 de la latence des requêtes HTTP Prometheus (99% des requêtes sont plus rapides que cette valeur)
histogram_quantile(
  0.99,
  rate(prometheus_http_request_duration_seconds_bucket[5m])
)

Décortiquons cette requête :

1. prometheus_http_request_duration_seconds_bucket : les données brutes du histogram
2. rate(...[5m]) : on calcule le taux par seconde (obligatoire pour les histograms)
3. histogram_quantile(0.99, ...) : on calcule le percentile 99

Exercice pratique :

# P50 (médiane) — la moitié des requêtes sont plus rapides
histogram_quantile(
  0.50,
  rate(prometheus_http_request_duration_seconds_bucket[5m])
)

# P90 — 90% des requêtes sont plus rapides
histogram_quantile(
  0.90,
  rate(prometheus_http_request_duration_seconds_bucket[5m])
)

# P99 — 99% des requêtes sont plus rapides (détecte les outliers)
histogram_quantile(
  0.99,
  rate(prometheus_http_request_duration_seconds_bucket[5m])
)

Ce que vous devez voir : Des valeurs en secondes. Le P99 devrait être plus élevé que le P50.

Summary — percentiles pré-calculés (à éviter)

Un summary ressemble à un histogram mais les percentiles sont calculés côté application, pas par Prometheus.

Différences avec les histograms :

Aspect	Histogram	Summary
Calcul des percentiles	Par Prometheus (flexible)	Par l’application (fixe)
Agrégation possible	Oui	Non (les percentiles ne s’additionnent pas)
Recommandation	✅ Préféré	⚠️ À éviter si possible

Glissez pour voir

Pourquoi éviter les summaries ?

Si vous avez 10 pods et que chacun calcule son P99, vous ne pouvez pas calculer le P99 global correct. Les percentiles ne s’additionnent pas mathématiquement.

Avec les histograms, Prometheus peut calculer le P99 global à partir des buckets agrégés.

Exemple de summary (juste pour reconnaître le format) :

http_request_duration_seconds{quantile="0.99"}
http_request_duration_seconds{quantile="0.5"}

PromQL — apprendre par la pratique

Maintenant que vous comprenez les types de métriques, apprenons PromQL en pratiquant.

Syntaxe de base — les sélecteurs

L’unité de base en PromQL est le sélecteur. Il permet de récupérer des séries temporelles.

Sélecteur simple — toutes les séries d’une métrique :

prometheus_http_requests_total

Exécutez cette requête. Vous voyez toutes les séries avec cette métrique, chacune avec ses labels (code, handler, job…).

Filtrer par label (égalité) :

prometheus_http_requests_total{code="200"}

Maintenant vous ne voyez que les requêtes avec un code 200.

Filtrer par label (regex) :

# Seulement les handlers qui commencent par /api
prometheus_http_requests_total{handler=~"/api.*"}

# Tout sauf les 200
prometheus_http_requests_total{code!="200"}

# Tous les codes 5xx (regex)
prometheus_http_requests_total{code=~"5.."}

Combiner des filtres :

prometheus_http_requests_total{handler="/metrics", code="200"}

Résumé des opérateurs de matching :

Opérateur	Signification	Exemple
=	Égal	code="200"
!=	Différent	code!="200"
=~	Correspond au regex	code=~"5.."
!~	Ne correspond pas au regex	handler!~"/health.*"

Glissez pour voir

Les fonctions essentielles

Voici les fonctions que vous utiliserez 80% du temps :

rate() — taux par seconde d’un counter

# Requêtes HTTP par seconde (sur les 5 dernières minutes)
rate(prometheus_http_requests_total[5m])

Le [5m] est une “range vector”. Il dit à Prometheus de regarder les 5 dernières minutes de données pour calculer le taux.

Quelle fenêtre choisir ?

Fenêtre	Usage
[1m]	Très réactif, peut être bruité
[5m]	Bon compromis (le plus courant)
[15m]	Lissé, masque les pics courts
[1h]	Vue très lissée

Glissez pour voir

Exercice — comparez les résultats avec différentes fenêtres :

rate(prometheus_http_requests_total[1m])
rate(prometheus_http_requests_total[5m])
rate(prometheus_http_requests_total[15m])

Passez en vue Graph et observez : la courbe avec [1m] est plus “nerveuse”, celle avec [15m] est plus lisse.

sum() — agréger des séries

Sans agrégation, rate() retourne une série par combinaison de labels. C’est souvent trop détaillé.

# AVANT — une série par handler, par code...
rate(prometheus_http_requests_total[5m])

# APRÈS — une seule valeur : le total de toutes les requêtes
sum(rate(prometheus_http_requests_total[5m]))

Agréger par certains labels — avec by :

# Total par code HTTP
sum by (code) (rate(prometheus_http_requests_total[5m]))

# Total par handler
sum by (handler) (rate(prometheus_http_requests_total[5m]))

# Total par code ET par handler
sum by (code, handler) (rate(prometheus_http_requests_total[5m]))

Exclure certains labels — avec without :

# Tout sauf le label "instance" (utile quand vous avez plusieurs pods)
sum without (instance) (rate(prometheus_http_requests_total[5m]))

avg(), max(), min() — autres agrégations

# Moyenne de l'utilisation mémoire par node
avg by (instance) (node_memory_MemAvailable_bytes)

# Maximum de la latence P99
max(histogram_quantile(0.99, rate(prometheus_http_request_duration_seconds_bucket[5m])))

# Minimum par handler
min by (handler) (rate(prometheus_http_requests_total[5m]))

count() — compter les séries

# Combien de targets sont surveillés ?
count(up)

# Combien de targets sont UP ?
count(up == 1)

# Combien de pods dans le namespace observability ?
count(kube_pod_info{namespace="observability"})

topk() et bottomk() — les extrêmes

# Les 5 handlers avec le plus de requêtes
topk(5, sum by (handler) (rate(prometheus_http_requests_total[5m])))

# Les 3 handlers avec le moins de requêtes
bottomk(3, sum by (handler) (rate(prometheus_http_requests_total[5m])))

Opérateurs arithmétiques et de comparaison

Arithmétique — pour calculer des ratios, des pourcentages :

# Mémoire utilisée (total - disponible)
node_memory_MemTotal_bytes - node_memory_MemAvailable_bytes

# Pourcentage de mémoire utilisée
(node_memory_MemTotal_bytes - node_memory_MemAvailable_bytes) / node_memory_MemTotal_bytes * 100

# Taux d'erreur en pourcentage
sum(rate(prometheus_http_requests_total{code=~"5.."}[5m]))
/
sum(rate(prometheus_http_requests_total[5m]))
* 100

Comparaison — pour filtrer les résultats :

# Seulement les targets DOWN
up == 0

# Handlers avec plus de 0.1 req/s
sum by (handler) (rate(prometheus_http_requests_total[5m])) > 0.1

# Utilisation mémoire > 80%
(1 - node_memory_MemAvailable_bytes / node_memory_MemTotal_bytes) > 0.8

Exercices guidés — mettez en pratique

Ces exercices vous permettent de valider votre compréhension. Faites-les dans l’ordre.

Exercice 1 : Compter et filtrer les targets

Objectif : Vérifier l’état de santé de votre infrastructure.

1. Comptez tous les targets

   count(up)

   Ce que vous devez voir : Un nombre (probablement entre 10 et 20).

2. Comptez les targets UP

   count(up == 1)

3. Comptez les targets DOWN

   count(up == 0)

   Ce que vous devez voir : Idéalement 0. Si ce n’est pas 0, notez quels targets sont DOWN.

4. Listez les targets DOWN

   up == 0

   Cette requête retourne les séries avec leurs labels, vous pouvez identifier quel service pose problème.

Exercice 2 : Analyser l’utilisation CPU

Objectif : Comprendre comment calculer l’utilisation CPU.

1. Affichez le temps CPU idle

   node_cpu_seconds_total{mode="idle"}

   C’est un counter : le nombre total de secondes passées en idle.

2. Calculez le taux de temps idle par seconde

   rate(node_cpu_seconds_total{mode="idle"}[5m])

   Cela retourne une valeur proche de 1 (1 seconde d’idle par seconde = 100% idle).

3. Moyennez sur tous les cores

   avg by (instance) (rate(node_cpu_seconds_total{mode="idle"}[5m]))

4. Convertissez en pourcentage d’utilisation

   100 - (avg by (instance) (rate(node_cpu_seconds_total{mode="idle"}[5m])) * 100)

   Ce que vous devez voir : Un pourcentage entre 0 et 100. C’est l’utilisation CPU de votre node Minikube.

Exercice 3 : Analyser les requêtes HTTP

Objectif : Mesurer le trafic HTTP de Prometheus.

Métriques Prometheus

L’application OTel Demo n’expose pas de métriques /metrics. Nous utilisons les métriques de Prometheus lui-même (prometheus_http_requests_total) qui suivent le même pattern.

1. Total de requêtes par seconde

   sum(rate(prometheus_http_requests_total[5m]))

   Ce que vous devez voir : Un nombre (ex: 0.5 = 0.5 requêtes par seconde sur l’API Prometheus).

2. Requêtes par handler

   sum by (handler) (rate(prometheus_http_requests_total[5m]))

   Passez en vue Graph. Vous voyez quels endpoints Prometheus sont les plus sollicités.

3. Requêtes par code de statut HTTP

   sum by (code) (rate(prometheus_http_requests_total[5m]))

   Idéalement, la majorité devrait être en 200.

4. Pourcentage d’erreurs (5xx)

   sum(rate(prometheus_http_requests_total{code=~"5.."}[5m]))
   /
   sum(rate(prometheus_http_requests_total[5m]))
   * 100

   Ce que vous devez voir : Un pourcentage. Si c’est supérieur à 1%, vous avez un problème.

Exercice 4 : Mesurer la latence

Objectif : Calculer les percentiles de latence.

1. P50 global (médiane)

   histogram_quantile(
     0.50,
     sum(rate(prometheus_http_request_duration_seconds_bucket[5m])) by (le)
   )

   Note : by (le) est obligatoire car histogram_quantile a besoin des buckets.

2. P99 global

   histogram_quantile(
     0.99,
     sum(rate(prometheus_http_request_duration_seconds_bucket[5m])) by (le)
   )

3. P99 par handler

   histogram_quantile(
     0.99,
     sum by (handler, le) (rate(prometheus_http_request_duration_seconds_bucket[5m]))
   )

   Ce que vous devez voir : Une latence en secondes pour chaque handler.

4. Identifiez le handler le plus lent

   topk(1,
     histogram_quantile(
       0.99,
       sum by (handler, le) (rate(prometheus_http_request_duration_seconds_bucket[5m]))
     )
   )

Exercice 5 : Combiner les métriques (SLI)

Objectif : Créer un indicateur de niveau de service (SLI) simple.

Un SLI courant : “Pourcentage de requêtes réussies avec une latence acceptable”.

1. Définissez “latence acceptable” = moins de 500ms

   On compte les requêtes dans le bucket <= 0.5s :

   sum(rate(prometheus_http_request_duration_seconds_bucket{le="0.5"}[5m]))

2. Comparez au total des requêtes

   sum(rate(prometheus_http_request_duration_seconds_bucket{le="0.5"}[5m]))
   /
   sum(rate(prometheus_http_request_duration_seconds_count[5m]))
   * 100

   Ce que vous devez voir : Un pourcentage. “X% des requêtes ont une latence < 500ms”.

3. Ajoutez le critère “pas d’erreur”

   (
     sum(rate(prometheus_http_request_duration_seconds_bucket{le="0.5", code!~"5.."}[5m]))
     /
     sum(rate(prometheus_http_request_duration_seconds_count[5m]))
   ) * 100

   C’est votre SLI : ”% de requêtes réussies en moins de 500ms”.

Configuration du scraping — comment Prometheus découvre les targets

Vous vous demandez peut-être comment Prometheus sait quels pods scraper. C’est le Service Discovery Kubernetes.

Le mécanisme d’annotations (culture générale)

Dans certains clusters Kubernetes, Prometheus peut scraper automatiquement les pods via des annotations. C’est un pattern courant hors de ce cours :

# Ce que notre configuration fait automatiquement
# Pour chaque pod avec l'annotation prometheus.io/scrape: "true"
# Prometheus va scraper l'endpoint /metrics

Pour qu’un pod soit scrapé automatiquement via annotations, il doit avoir :

apiVersion: v1
kind: Pod
metadata:
  name: mon-app
  annotations:
    prometheus.io/scrape: "true"    # Active le scraping
    prometheus.io/port: "8080"       # Port de l'endpoint /metrics
    prometheus.io/path: "/metrics"   # Chemin (par défaut /metrics)

Dans ce cours : OTLP → Collector → Prometheus

L’application OpenTelemetry Demo n’expose pas /metrics sur ses pods. Elle envoie ses métriques via le protocole OTLP vers l’OpenTelemetry Collector.

C’est le Collector qui expose ensuite ces métriques au format Prometheus (port 8889). Prometheus scrape donc le Collector, pas les pods de l’application directement.

Ce que Prometheus scrape dans ce lab

Source	Métriques	Comment
Node Exporter	node_* (CPU, RAM, disque)	Via service discovery Kubernetes
kube-state-metrics	kube_* (pods, deployments)	Via service discovery Kubernetes
cAdvisor	container_* (conteneurs)	Via kubelet
OTel Collector	otel_* (métriques applicatives)	Via job statique otel-collector

Glissez pour voir

Ajouter un job de scraping personnalisé

Si vous voulez scraper un service qui n’a pas les annotations, vous pouvez ajouter un job statique :

Éditez 02-prometheus/helm-values/prometheus-minimal.yaml et ajoutez :

extraScrapeConfigs: |
  # Job pour l'OpenTelemetry Collector (métriques OTel Demo)
  - job_name: 'otel-collector'
    static_configs:
      - targets: ['otel-collector.observability.svc.cluster.local:8889']

  # NOUVEAU — job personnalisé pour un service externe
  - job_name: 'mon-service-externe'
    static_configs:
      - targets: ['mon-service.example.com:9090']

Puis appliquez :

helm upgrade prometheus prometheus-community/prometheus \
  -n observability \
  -f 02-prometheus/helm-values/prometheus-minimal.yaml

Attendez 1 minute et vérifiez dans Status → Targets que le nouveau job apparaît.

Recording rules — optimiser les performances

Les recording rules permettent de pré-calculer des requêtes complexes. Au lieu de calculer une requête à chaque affichage de dashboard, Prometheus calcule le résultat régulièrement et le stocke comme une nouvelle métrique.

Pourquoi des recording rules ?

Sans recording rule	Avec recording rule
Calcul à chaque requête	Calcul périodique (ex: toutes les 30s)
Lent si la requête est complexe	Rapide (résultat pré-calculé)
Consomme du CPU à chaque affichage	Consomme du CPU une fois

Glissez pour voir

Créer une recording rule

Créez le fichier 02-prometheus/recording-rules.yaml :

groups:
  - name: http_recording_rules
    interval: 30s   # Calculer toutes les 30 secondes
    rules:
      # Requêtes par seconde par handler
      - record: job:http_requests_per_second:rate5m
        expr: sum by (handler) (rate(prometheus_http_requests_total[5m]))

      # Erreurs par seconde par handler
      - record: job:http_errors_per_second:rate5m
        expr: sum by (handler) (rate(prometheus_http_requests_total{code=~"5.."}[5m]))

      # Taux d'erreur par handler
      - record: job:http_error_rate:ratio
        expr: |
          job:http_errors_per_second:rate5m
          /
          job:http_requests_per_second:rate5m

      # Latence P99 par handler
      - record: job:http_latency_p99:seconds
        expr: |
          histogram_quantile(0.99,
            sum by (handler, le) (rate(prometheus_http_request_duration_seconds_bucket[5m]))
          )

Convention de nommage :

• Format : level:metric:operation
• level : niveau d’agrégation (job, instance, cluster…)
• metric : ce que ça mesure
• operation : l’opération appliquée (rate5m, ratio, seconds…)

Exercice : Une fois les rules appliquées, vous pouvez utiliser job:http_error_rate:ratio au lieu de la requête complète. C’est plus lisible et plus rapide.

Stockage et rétention

Combien de temps Prometheus garde les données ?

Par défaut dans notre configuration : 7 jours. Après, les données sont supprimées automatiquement.

Vous pouvez modifier ça dans les values :

server:
  retention: "30d"   # Garder 30 jours

Combien d’espace disque ?

Règle approximative : 1-2 bytes par sample après compression.

Calcul :

Espace = nb_séries × samples_par_jour × jours × 2 bytes

Exemple : 10 000 séries, scrape toutes les 15s, rétention 30 jours :

10000 × (86400 ÷ 15) × 30 × 2 = ~3.5 GB

Vérifier l’utilisation actuelle

# Nombre de séries actives
prometheus_tsdb_head_series

# Taille du stockage
prometheus_tsdb_storage_blocks_bytes

Dépannage — résoudre les problèmes courants

Problème : Target DOWN

Symptôme : Un target est rouge (DOWN) dans Status → Targets.

Diagnostic étape par étape :

1. Notez le message d’erreur dans la colonne Error

2. Vérifiez que le pod tourne

   kubectl get pods -n <namespace>

3. Testez l’endpoint manuellement

   kubectl port-forward pod/<nom-du-pod> 8080:<port-metrics>
   curl http://localhost:8080/metrics

   Si ça fonctionne : le problème est probablement réseau entre Prometheus et le pod.

   Si ça échoue : le pod n’expose pas correctement ses métriques.

4. Vérifiez les annotations

   kubectl get pod <nom-du-pod> -o yaml | grep -A5 annotations

Problème : High cardinality (Prometheus lent)

Symptôme : Prometheus consomme beaucoup de mémoire, les requêtes sont lentes.

Cause probable : Trop de séries temporelles (high cardinality).

Diagnostic :

# Top 10 des métriques par nombre de séries
topk(10, count by (__name__) ({__name__!=""}))

Ce que vous devez voir : Si une métrique a des dizaines de milliers de séries, c’est probablement le problème.

Causes fréquentes :

• Label user_id ou request_id (une série par utilisateur/requête !)
• Label path avec des IDs variables (/users/123, /users/456…)
• Label timestamp (erreur classique)

Solutions :

1. Corriger l’instrumentation côté application (supprimer les labels problématiques)
2. Utiliser metric_relabel_configs pour supprimer les labels au niveau Prometheus

Problème : Prometheus redémarre (OOMKilled)

Symptôme : Le pod Prometheus redémarre régulièrement.

Diagnostic :

kubectl describe pod prometheus-server-xxx -n observability | grep -A10 "Last State"

Si vous voyez OOMKilled : Prometheus manque de mémoire.

Solutions :

1. Augmentez les limites de ressources :

server:
  resources:
    requests:
      memory: "1Gi"
    limits:
      memory: "2Gi"

2. Réduisez la rétention ou le nombre de séries

Validation finale

Avant de passer au module suivant, vérifiez que tout fonctionne.

Prérequis : accès à l'API Prometheus

Les commandes ci-dessous utilisent http://localhost:9090. Assurez-vous qu’un port-forward est actif :

kubectl port-forward svc/prometheus-server 9090:80 -n observability &

Ou utilisez l’URL NodePort retournée par minikube service prometheus-server -n observability --url.

1. Prometheus est accessible

   curl -s http://localhost:9090/api/v1/status/config | jq .status

   Résultat attendu : "success"

2. Les targets sont UP

   curl -s http://localhost:9090/api/v1/targets | jq '.data.activeTargets | map(select(.health=="up")) | length'

   Résultat attendu : Un nombre > 0 (idéalement tous vos targets)

3. Les métriques système sont présentes

   curl -s 'http://localhost:9090/api/v1/query?query=node_memory_MemAvailable_bytes' | jq '.data.result | length'

   Résultat attendu : Un nombre > 0 (les métriques node_exporter)

4. Vous savez écrire des requêtes PromQL

   Testez cette requête dans l’interface :

   topk(3, sum by (handler) (rate(prometheus_http_requests_total[5m])))

   Résultat attendu : Les 3 handlers Prometheus avec le plus de requêtes par seconde.

Ce que vous avez appris

Récapitulons les concepts clés de ce module :

1. Architecture pull : Prometheus va chercher les métriques sur les endpoints /metrics
2. 4 types de métriques :
   • Counter : toujours utiliser rate() ou increase()
   • Gauge : valeur directement utilisable
   • Histogram : pour les percentiles avec histogram_quantile()
   • Summary : à éviter si possible
3. PromQL :
   • Sélecteurs avec labels : {method="GET", status=~"2.."}
   • Fonctions : rate(), sum(), avg(), histogram_quantile()
   • Agrégation : by (label), without (label)
4. Service Discovery : Prometheus découvre les pods Kubernetes automatiquement
5. Recording rules : pré-calcul pour de meilleures performances

Prochaine étape

Vous avez maintenant Prometheus qui collecte les métriques. Mais l’interface de Prometheus est… basique. Dans le prochain module, nous installons Grafana pour créer de vrais dashboards exploitables.

03 — Grafana → Visualiser les métriques Prometheus dans des dashboards professionnels.

×

📖 Voir la documentation →
